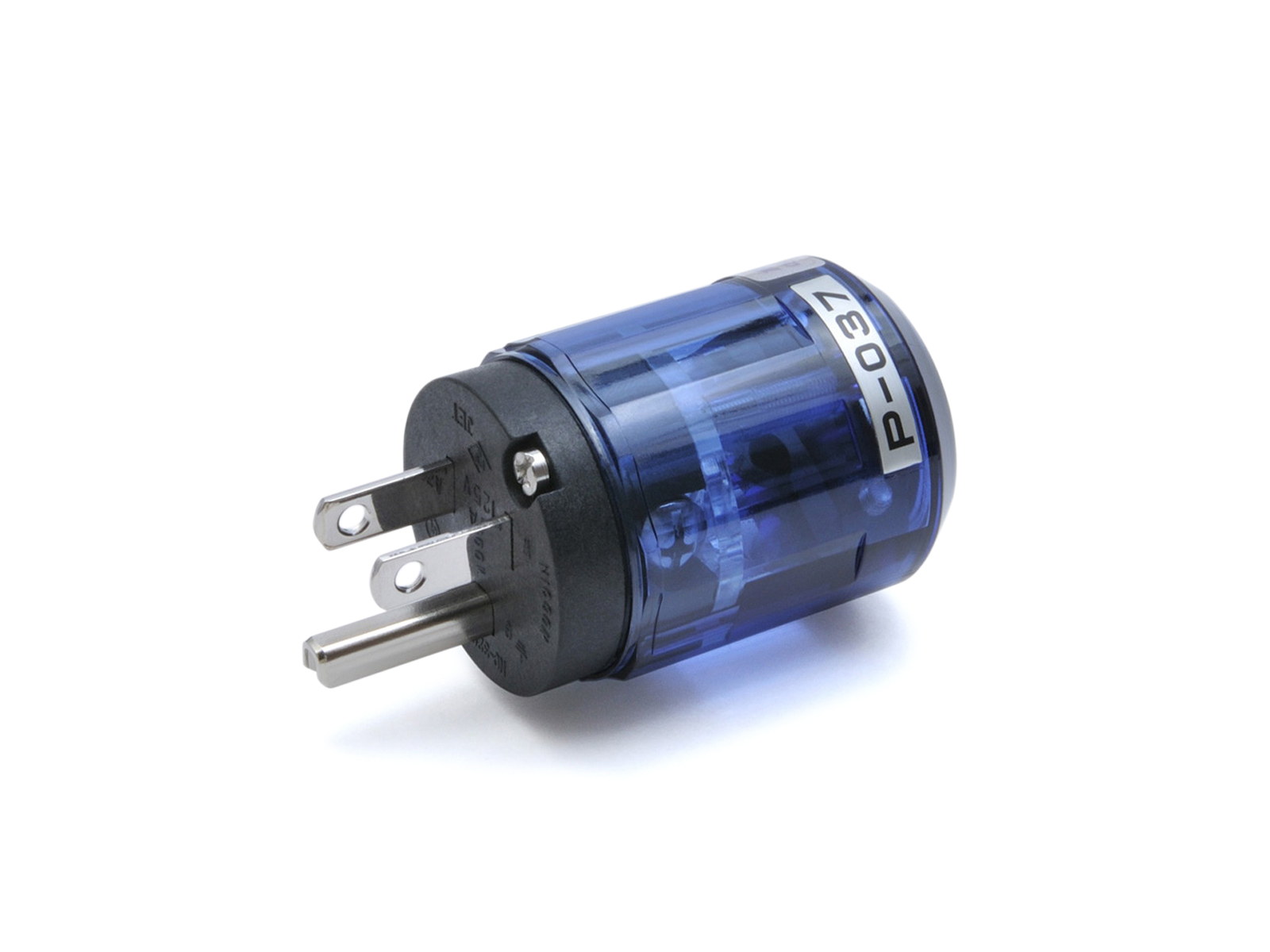

P-037 / C-037

リン青銅電極に銀+ロジウムメッキ クールサウンド



概要

ひとつのイメージを形にすることは容易ではありません。

なぜなら、そこにたどり着くまでにはいろいろな障害があるからです。近年まで、ケーブルによる音の違いはクローズアップされましたがプラグ、パーツ類まで及ぶことはありませんでした。弊社では長年ケーブルによる音作りを行っておりましたがどうしても越えられない壁がありました。それはプラグです。最近でこそオーディオ用プラグ類の種類が豊富にありますがやはり理想とするもの存在しませんでした。そこでケーブルのみならず、電源プラグ・IECコネクターまで製作しました。

27個で構成される"完全なるMade in Japan"のパーツ類


厳しい生産管理の下で良質の材料を使用し、精度を高めたすべてのパーツは国内生産品すなわち"完全なるMade in Japan"を可能にしました。これにより主要部材は外部調達部材を使用することなく、自社製品による”音のトータルプロデュース”が可能となりました。伝統のオヤイデサウンドのDNAを脈々と受け継ぎながらも、現代オーディオには不可欠な、ハイスピード、高解像度、広大なサウンドステージを兼ね備えた製品へと生まれ変わりました。

特徴

ひとつひとつのパーツが組み合わされて、ひとつの電源プラグに
刃受けのメッキは、3工程経て

職人の手によりひとつひとつ丁寧に磨きあげたメッキは、壁コンセントのSWO-DXで好評を博した「銀メッキ+ロジウム」を施しました。


1、バフ加工で鏡面磨き上げを2回
2、1層目に導電率が高く、周波数特性に優れている、銀メッキ
3、酸化硬度対策に2層目に、メッキ最硬度を誇るロジウムメッキでメッキ工程が終了
上記の工程を経て初めてオヤイデの電源プラグの中核となる刃受けパーツが出来上がります。

広い接触面積(IEC)

インレットと接触する刃受け部分は、1.4mm厚リン青銅を使用。 これにより強靭なホールド感を実現。荷重重量も通常3~5kgですが、7kg以上の力でプラグを保持いたします。抜けにくくて、ちょっとした振動でもびくともしない安心してお使いいただけるプラグです。

30kgの引っ張り荷重にも耐えうる接点

刃受け部分とケーブルの引っ張り強度は30kg以上で ちょっとした引張りでも抜けてくるようなことはありません。 これも、安全面を十分考慮した結果です。


電極部分だけではない妥協のないパーツ選定

1本からこだわり抜いた非磁性体ステンレスネジ


オヤイデ製品のこだわりはネジ1本からこだわります。
P/Cシリーズのに使われているネジは、P/Cシリーズの為に作られた特注品のステンレス製ネジ、非磁性体も、もちろんのこと、ネジピッチを細目にすることによって、本体とカバーの接触面積を多くとっております。
その結果本体とカバーがゆがみにくく、ネジも緩みくい作りとなっております。


またトルクをかけ過ぎて、ねじ山が潰れてしまったという経験はありませんか?弊社のプラグに使用しているビス類は全てステンレスを使用しているため、トルクをかけすぎてもねじ山が潰れる、頭が取れるといったことはありません。また、ステンレス自体非磁性体な為、コネクター部分で帯滋することなくS/Nの高い音をご提供いたします。

GF+PBTボディ

ボディにはSWO-DXで実績のある高比重エンプラ素材PBT+GF30%を使用しました。 これにより振動を吸収するのではなく、振動を押さえ込み高速に減衰させます。

高剛性ポリカーボネート

本体カバーには、肉厚ポリカーボネートを使用しました。この材質の選定は、その強度と硬さにあります。微弱振動をレスポンス早く減衰させ、剛性を高めた為歪感がありません。



ケーブル適応外径

電源ケーブルを自作したときに、制震を目的としてブチルを巻いたり、ノイズ遮断テープ 等を使用してついつい太くなってしまった経験はありませんか?本製品はそんなお客様にも安心してお使いいただけるよう、 IECプラグ、電源プラグ共に最大外径16mmのケーブルに対応できます。 これで、テープや制震処理でついつい太くなってしまっても、もう安心。


※クランパーを外しますと、最大16mmまでケーブルがご使用可能です。

ケーブル取り付け穴

出来るだけ太いケーブルを使いたい、作りたい! そんなお客様のために、ケーブル取り付けサイズは最大10sq(5.5sq×2本) まで対応可能(但し許容電流は125V15A)


シリアルナンバー付き<ホログラムシール>による管理体制

オヤイデ電気の「P/C(プラグ/コネクター)シリーズ」には管理の為、全てシリアルナンバー付きの<ホログラムシール>を貼ってあります。 出荷時には<オリジナルの缶ケース>に入った状態ですので、輸送中の衝撃から本体を守ってくれます。

現在、「P/C(プラグ/コネクター)シリーズ」に非常に良く似た外観をした模倣品が流通していることが確認されております。本商品の出荷状態は<オリジナル缶ケース入り>で、本体側面にはシリアリナンバー付きの<ホログラムシール>を貼り、本体側面に貼られた名前入りのシールを<アルミ板シール>に変更し、模倣品との識別を図っております。

模倣品に関する詳細はこちらから




オーディオ銘機賞2005受賞モデル






製品仕様

品名 P-037/C-037
ブレード 脱酸リン青銅(表面研磨)
メッキ 2回磨き上げの後、圧肉銀メッキ(1.5μ)+ロジウムメッキ(0.3μ)仕上
ケーブル適応外径 最小 6.0mm  最大 16.0mm
最大ケーブル適応ゲージ AWG10 (5.5sq)
定格 125V・15A仕様 <PS>E認証品
JAN CODE 電源プラグ:4562112765582
IECコネクター:4562112765575
価格 オープンプライス:実勢価格 各 6,820円(税込)
発売年月日 2003年12月20日
