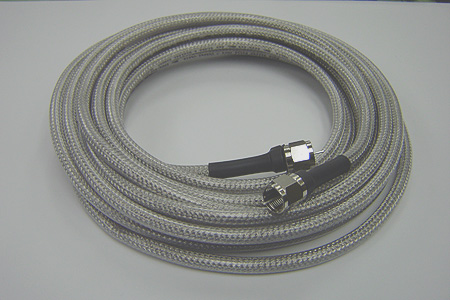

F型接続を使用した屋内アンテナケーブルの製作

今回は同軸ケーブルを使った屋内アンテナケーブルを作って見ましょう。銅よりもはるかに高い導電率を有した純銀コアの同軸ケーブルは、地上波はもちろんのこと、BS/CS、デジタル放送の映像・音声を格段に向上させます。

※ 尚、製作にあたり個人の責任で行ってください。

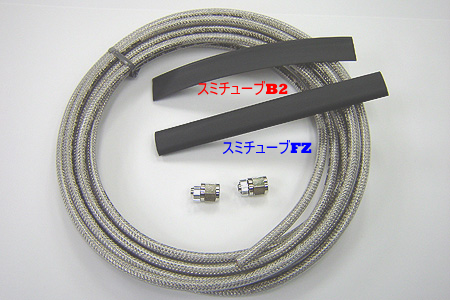

写真の中のケーブルなどの紹介

同軸ケーブルFTVS-408評価版（75Ω 4C-FB相当）
F型コネクター（F-4SN 東洋コネクター） 2個
スミチューブFZ 12mmまたは、スミチューブB2 12mm

用意するもの

よく切れるはさみ
ニッパー
ターボライターもしくはヒートガン
ペンチ
カッターナイフ
テスター

ケーブル加工の下準備

ケーブルの先端より約20mmの長さのところにハサミをあて、ハサミを一周させる様にして外装に切込みを入れます。この時、中のシールドを傷めないよう気をつけてください。

外装に傷が付きましたら、傷口部を折り曲げながら外します。

次に、内部シールドを外します。銅箔とシールド線を先端部で切断してください。

シールドの切断が終わりましたらF接線のリングをケーブルに挿入し、先端から10mmのところで内部絶縁体を切断します。絶縁体は柔らかいので、あまり力をいれず、先ほど外装を外した要領で傷をつけ軽くよじるようにして絶縁体をはずします。

F接線の取り付け

F型接線「F4-SN」の外観。写真左のリングはケーブルクランプ用で、右側のプラグはケーブルの絶縁体と、シールドの間に差し込みます。プラグをケーブルに差し込む時に、外装を縦に8mmほど切込みを入れておくと作業がスムーズです。

まずリングをケーブルに通し、プラグ部分をシールドと絶縁体の隙間に差し込みます。この時、コネクターの根元まで外装が来るようにしてください。先ほど挿入したリングをコネクターの根元まで戻し、ペンチでしっかりと止めます。また圧着する際は、リング全体的につぶすのではなく、リングに2箇所つめがありますので、そこへペンチの先をかけて摘むようにして潰します。
