映像信号･音声信号共に使用可能なケーブルです。良質な音はもちろん、オーディオ周りを美しく演出!
※ 尚、製作にあたり個人の責任で行ってください。
写真の中のケーブルなどの紹介
- ■ FTVS-510 (1m)
- ■ RCAプラグ、シルバーコネクター（2個）１セット
- ■ ヘビースニップN-838（はさみ）
- ■ 精密ドライバー + #0
- ■ 精密ドライバー + #1.4mm
用意するもの
- ■ よく切れるはさみ
- ■ ドライバー ＋，－
- ■ テスター( デジタルマルチメータ )又BEHRINGER CT100
作業手順
シルバーコネクターはソルダーレスプラグ(ハンダ不要タイプ)なので、コネクト部分,接続部分のネジを全て外し、ケーブルのシース剥きの前に、プラグのアウターシェル(プラグボディ)をケーブルに通します。
ケーブルの外装を約12mm程度剥き、シールドを折り返します。銅箔テープと内部絶縁体を3mm程の残し青のフッ素樹脂スキン層を3mm程残し剥きます。
シールド部分がホット側に1本も接触しないように折り返すか切り取り、ホット側を強く締めすぎない程度に強く締めます。強く締めすぎると中芯線が折れたりネジ山が壊れたりします。コールド側はネジ周辺のネジ山より低くなるまで締め込んでください。コールド側ネジが周辺ネジ山より下にならないと外側のアウターシェル(プラグボディ)が入らなくなります。
ホット側コールド側がしっかりとネジ止めができましたら、先に通しておきましたアウターシェル(プラグボディ)を被せてネジ止めをし完成になります。

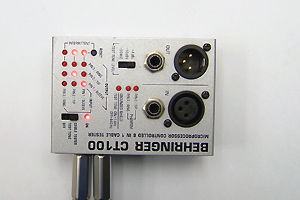

完成しましたら導通チェックです。テスターはBEHRINGER CT100を使用しました。

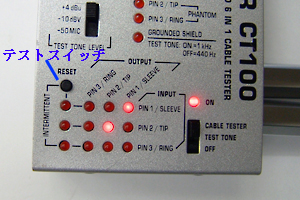

■ 電源を入れ、リセットボタン(テストスイッチ)を押すと赤いランプが点灯し導通テストが出来ます。
ランプがこのように点灯したらケーブルの完成です。
■ 導通がきちんと行えていない場合は、INTERMITTENTの赤いランプが点灯します。
■ INTERMITTENTの赤いランプが点灯した場合は、作業手順を見直し、接続箇所の確認を行ってください。

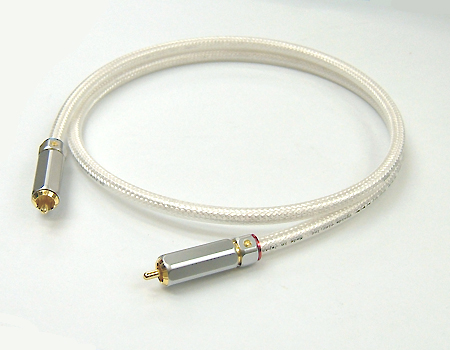

テスターでチェックが済みましたら完成です。作業時間は7分～15分です。
