4781-LS

電源ケーブルをがっちりホールド
4781系IECコネクターロック


概要

オーディオ機器、プロ用機材、電源タップなど、3極IECインレット(電源ケーブルの受け側)は多岐にわたり使用されています。オヤイデ電気ではこうしたインレットとコネクターを安全に、且つより強固な結合を求め、オヤイデP/Cシリーズ専用ロックシステム”PC-LS”をリリースしました。そして今回、更なるユーザーの声を反映し、L/i 50 G5・L/i 50 OFC R2.5などで使用されているSCHURTER 4781コネクター用ロックシステムをリリースします。取り付けは簡単、ご使用する機器のインレットのネジを外し、付属するL型プレートを取り付け、あとは「4781-LS」をはめ込むだけ。電源ケーブルを挿し込みロックすれば電源ケーブルをがっちりホールドします。

特徴

高いバネ性のステンレス304WPBを使用

高いバネ性のステンレス304WPBを使用し、ナイロン11樹脂を静電粉体塗装することにより、強固でありながら無理のないロッキングを実現。IECインレット側のボルトは高強度ステンレス製の穴あき六角ボルトをミクロブラック樹脂塗装で仕上げました。

SCHURTER製IECコネクター 4781に適合

本品はオヤイデ電気製P/Cシリーズのコネクターに適合した電源ケーブルのロックシステムです。

本品はSCHURTER製の4781 IECコネクターに適合した電源ケーブルのロックシステムです。

適合IECコネクター(SCHURTER製): 4781

適合IECコネクター(オヤイデ電気製):4781BSR(生産完了)、4781PBG(生産完了)

電源ケーブル:NEO L/i 50 G5、オヤイデ電気 L/i 50 OFC R2.5

* 上記以外のIECコネクター、電源ケーブルへのロックは保証できません。

*オヤイデ電気製のIECコネクターであっても、C-004/C-029/C-037/C-046/C-079/F1は寸法の関係上、ロックがかからず、使用できません。

取り付け簡単

取り付けは、任意のインレット(ネジ交換可能なもの)のネジを取り外し、付属する4781LS取り付け用L型プレートをネジで固定します。ロックシステム本体を内側からはめ込み、使用してください。

*インレットを固定していたネジを外すには、ドライバーまたは六角レンチが必要となります。

*インレット周りのスペースが狭い場合、本品を取り付けられない可能性があります。

*インレットが機器のシャーシの裏面から固定されている場合、本品を取り付けられない可能性があります。

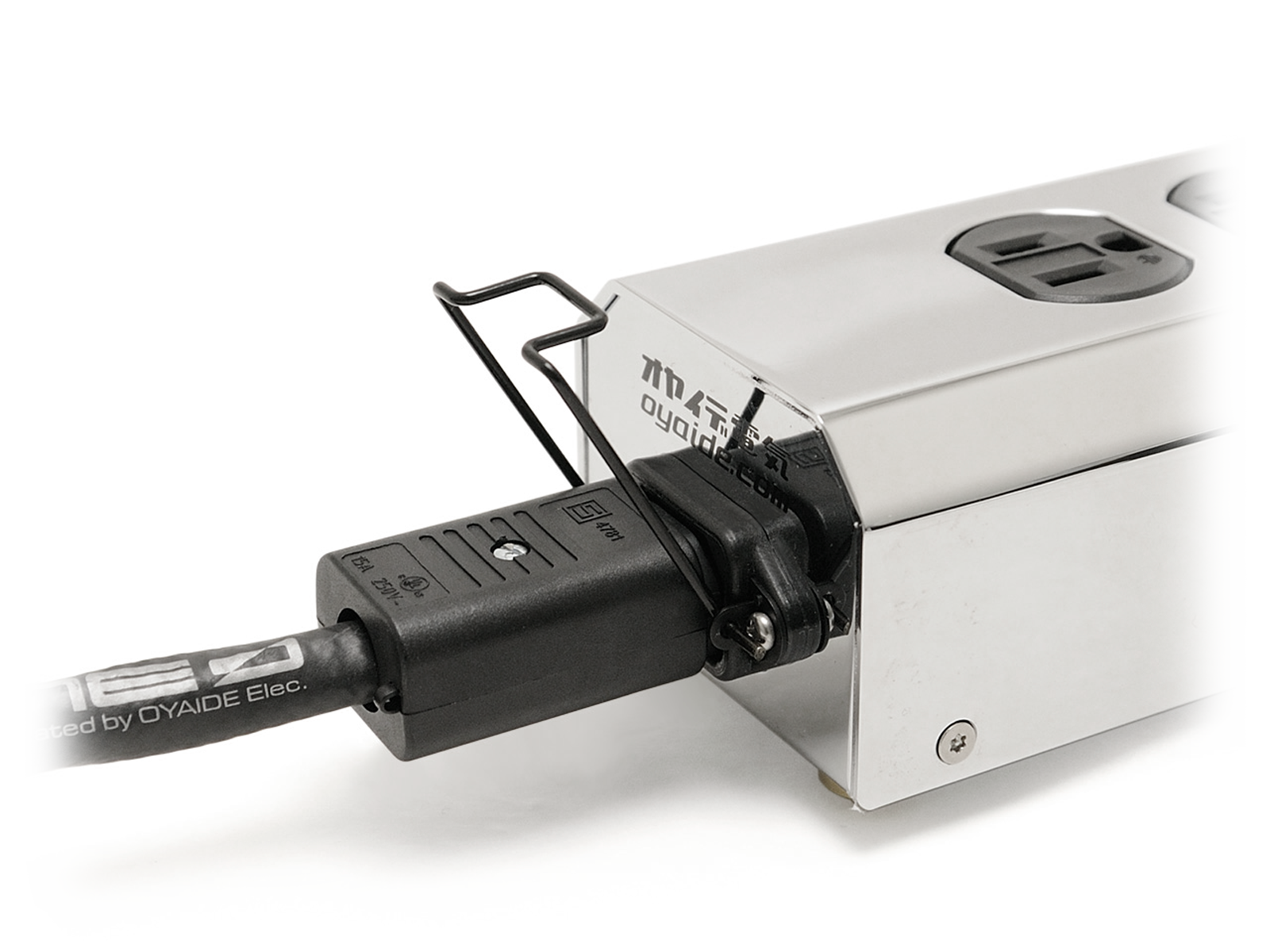

使用方法は、まず、ロックシステム本体を上げて、IECコネクターを機器のインレットに差し込む。


ロックシステム本体を下げて、IECコネクターをロックする。

製品仕様

品名 4781-LS

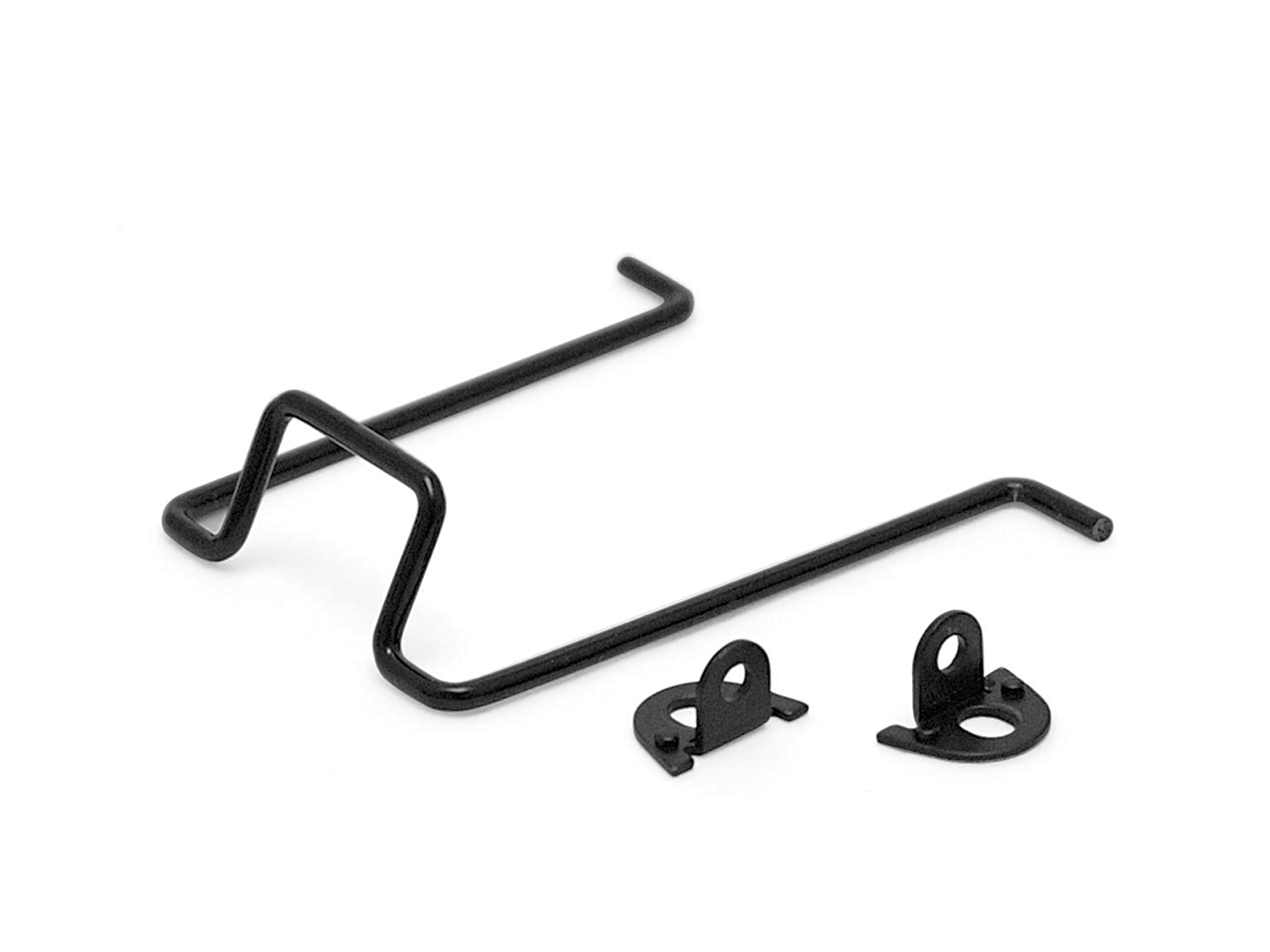

材質 ロックシステム本体(1個):ステンレス304WPB(ナイロン11樹脂を静電粉体塗装)
4781LS取り付け用L型プレート(2個):高剛性ステンレス(ミクロブラック樹脂塗装)
JAN CODE 4582387100444
定価 2,000円(税別)
発売年月日 2012年4月20日
